現在のネットワーク環境

ここでは、我が家のネットワーク環境を掲載しています。

過去のネットワーク環境についてご覧になりたい方は、2008年頃、2012年頃、2016年頃、2019年頃、2020年頃、2021年頃、2023年頃、2024年頃のものをご用意しております。

[広告]

【自宅】ネットワーク環境（2026年頃）

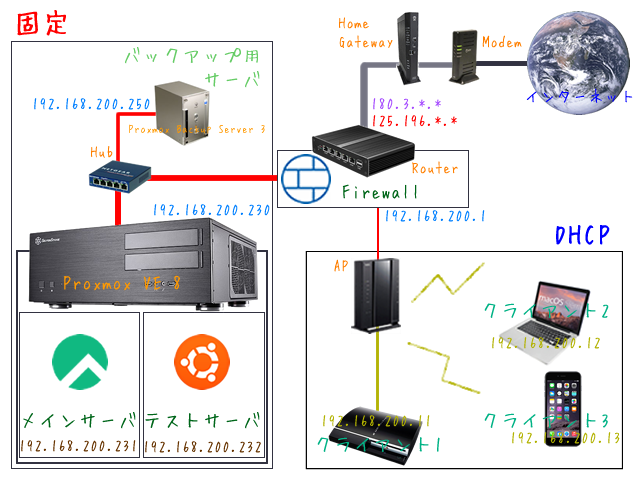

何かごちゃ～っとした画像になっていますが、雰囲気で読み取ってください。

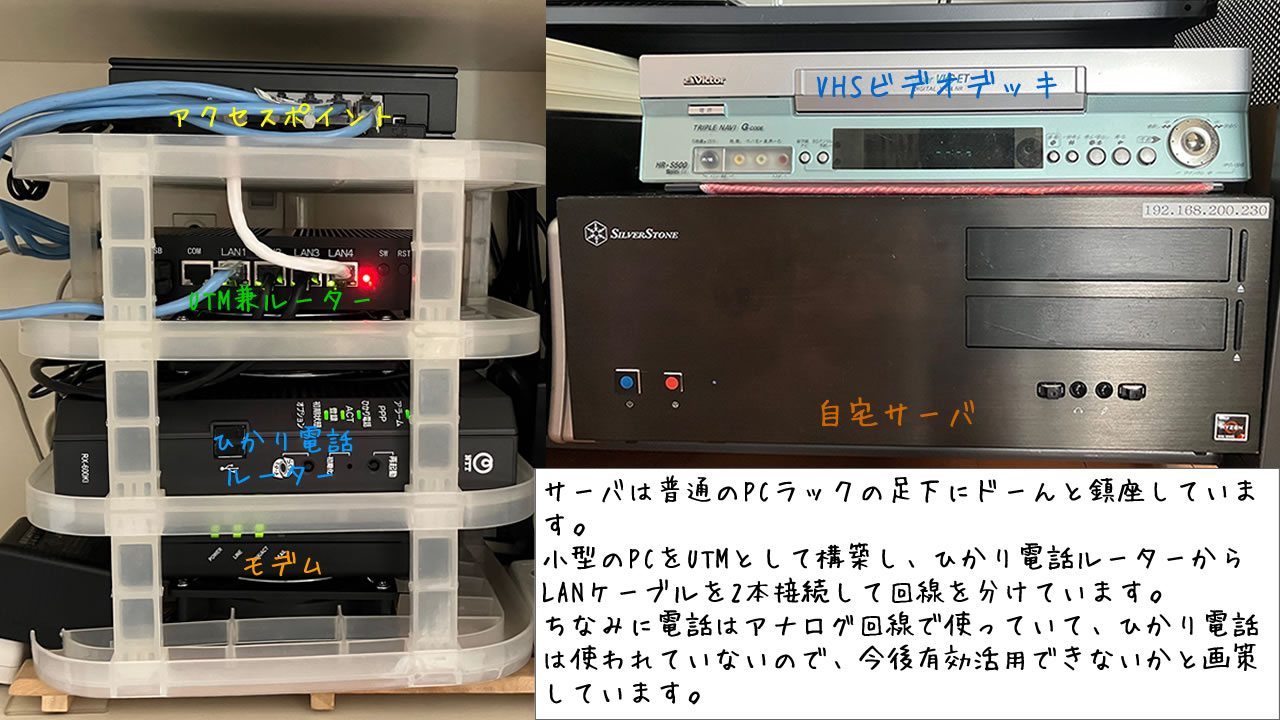

画像をクリックすると、設置の様子が表示されます。

192.168.…というのが自宅のプライベートIPアドレス、10.10.…というのがVPNのIPアドレスです。

自宅サーバと言いつつ、10年以上実家に機器を置いていたのですが、重い腰を上げてようやく自宅に持ってきました。

インターネット回線付きの我が家（借家）では、グローバルIPアドレスを占有して使えないため、お名前.comのVPSを経由して公開しています。専用にもう1本回線を引くよりは全然安いけど、稼働までが大変やった('A`)

ハブを2つに分けている理由？…PoEハブのポートが足りなくて、1台にまとめられなかったんです(；´ 3`)=3

ホスト用サーバ

SilverStone - SST-GD08B

• OS - Proxmox Virtual Environment 8
• M/B - ASUS TUF GAMING B550-PLUS
• CPU - AMD Ryzen 7 5700X (TDP 65W、3.4GHz)
• P/U - Silver Stone SST-ET650-HG-Rev
• Cooler - Scythe BIG SHURIKEN3（ファン交換済み）
• Mem - DDR4-3200 64GByte (16GB*4枚)
• HDD - 2.5inch 160Gbyte + 3.5inch 1TByte*4
• SSD - 2.5inch 1TByte*4
• LAN - 2.5Gigabit Ethernet*2 (オンボード:1、PCIe:1)

せっかく自宅に持ってきたので、公開用サーバの他にも色々ぶち込んで遊んでいます。

こういうフリーダムなところが自宅サーバや仮想化の利点ですね！

NICは2.5Gbps対応ですが、その他の機器が対応していないので、実質1Gbpsで動作しています。オンボードには1つしかポートがないので、PCIeでもう1ポート増設しています。

ファイアウォール

XCY - X34

• OS - Sophos Firewall Home Edition
• CPU - Intel Celeron J1900 (TDP 10W、2.00GHz)
• Mem - DDR3-1600 8GByte (8GB*1枚)
• SSD - mSATA 256GB
• LAN - Gigabit Ethernet*4 (オンボード:4)

ファンレスの中華製小型PCですが、LANポートが4つあり、低消費電力（TDP10W）のため、自作ルータやファイアウォールを構築するには丁度良い端末です。

今回はSophosのファイアウォールソフトウェアである、Sophos Firewall Home Editionをインストールし、ルータを兼ねる形で設置しています。

実家にも1台設置し、IPv6で拠点間VPNを張ってあります。

アクセスポイント

CISCO - AIR-AP1852E-Q-K9C

中古で購入した法人向けアクセスポイントです。

やけにゴツいなぁと思ったら、屋外での使用も想定している機種らしいです。くっそでかい上にアンテナまで生えています。

Wi-Fi5までの対応でちょっと古いですが、安定して使えています。

複数台の同型APを一括管理する機能が付いていますが、1台運用なので持ち腐れですね(´･ω･`)

そもそもAP用にわざわざPoEハブを増設している現状では、「だったら普通のWi-Fiルーターでも良いんじゃね？」っていう…。

バックアップ用サーバ（おまけ）

プロサイド - Mecolo c140

• OS - Proxmox Backup Server 3
• M/B - SuperMicro X10SBA-L
• CPU - Intel Celeron J1900 (TDP 10W、2.00GHz)
• Mem - DDR3L-1600 8GByte (4GB*2枚)
• SSD - 2.5inch 128Gbyte
• HDD - 3.5inch 3TByte
• LAN - Gigabit Ethernet*2 (オンボード:2)

ACアダプタ駆動のMini-ITXマザーボードを探した結果、ヤフオクでX10SBA-L搭載機を発見し落札。各サーバのデータバックアップ用に仕立てました。

元々のケースが小さすぎたので、学生時代に購入したプロサイド製BTOパソコンのケース（2008年頃に使用していたもの）を流用しまして…。いや、マジで使い勝手の良さが神がかってるのよ。

Proxmoxのバックアップと言うことで、今回はProxmox Backup Serverを使っています。

バックアップサーバを組んで早々に起動ディスク(HDD)が壊れてしまったので、手元にあったSSDに交換。起動だけはホストサーバよりも速いっていう。

スイッチングハブ

NETGEAR - GS108-300JPS

全ポートギガビット対応、金属筐体で強度もGood！2014年購入以来ノントラブルです。

NETGEAR - GS305P-300JPS

PoE+対応の5ポートスイッチングハブ。ネットワーク機器の価格が高騰する中、一瞬だけ安くなったタイミングで衝動買い。約1年お蔵入りした後、Ciscoの中古APを購入したことでようやく日の目を見ました。

ただ、今思うとやっぱり8ポートを買っておくべきだった…。

回線速度

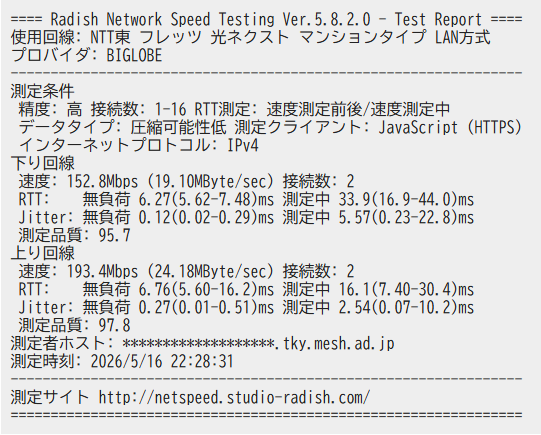

参考までに、自宅の回線速度は以下の通り。

グローバルIPは自由に使えませんが、実家のVDSL回線に比べると上りが爆速です！

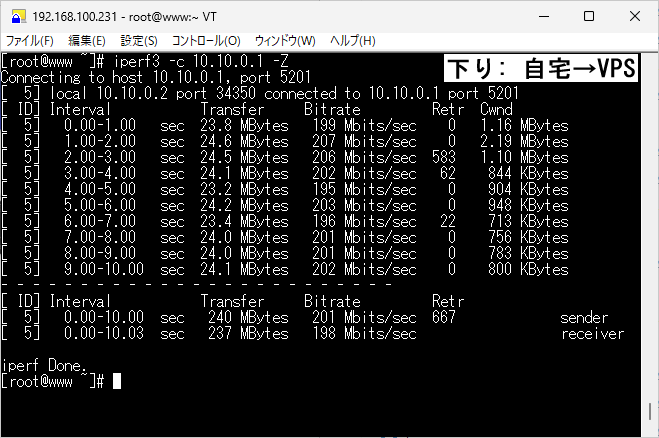

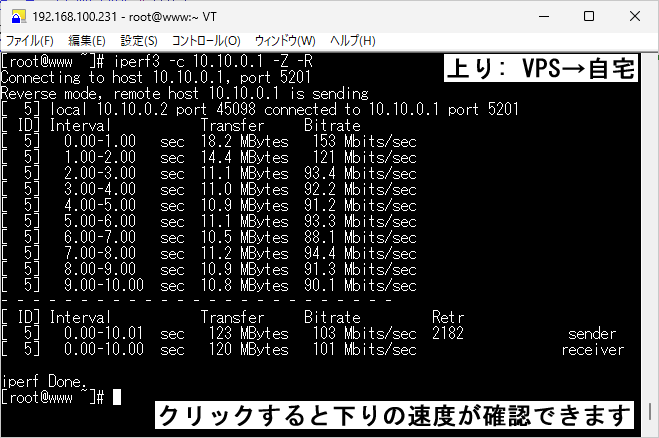

VPSと自宅サーバ間のVPN速度は以下の通り。

VPSの仕様で、回線は「100Mbps共有」とありますが、これはサーバから見た上り（送信: VPS→自宅）の話で、下り（受信: 自宅→VPS）は200Mbps近く出ました。

回線自体は100Mbps以上出せるけど、上りは100Mbpsで制限をかけている、ということのようですね。
